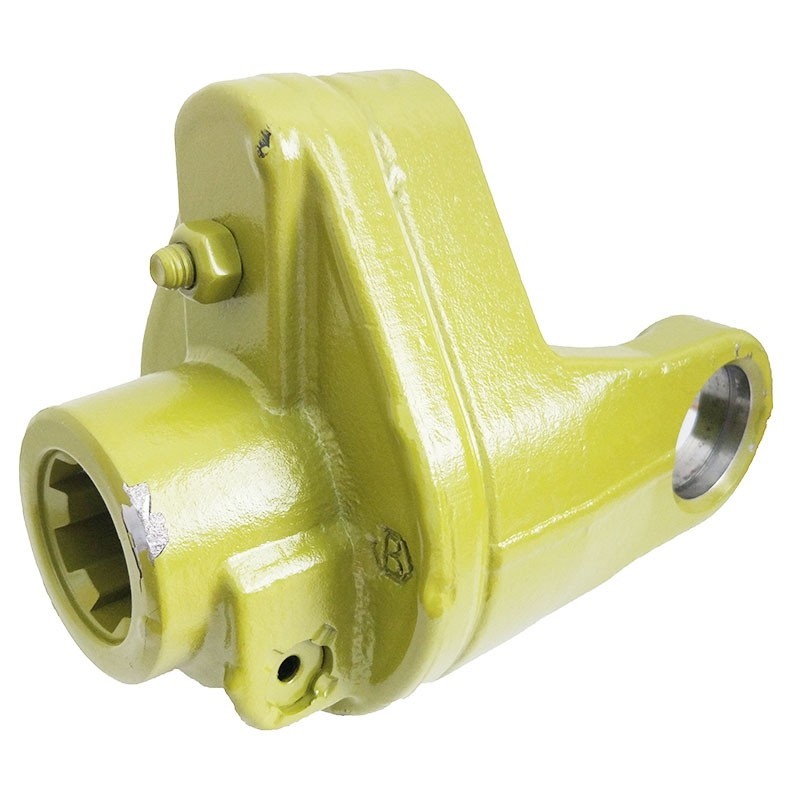

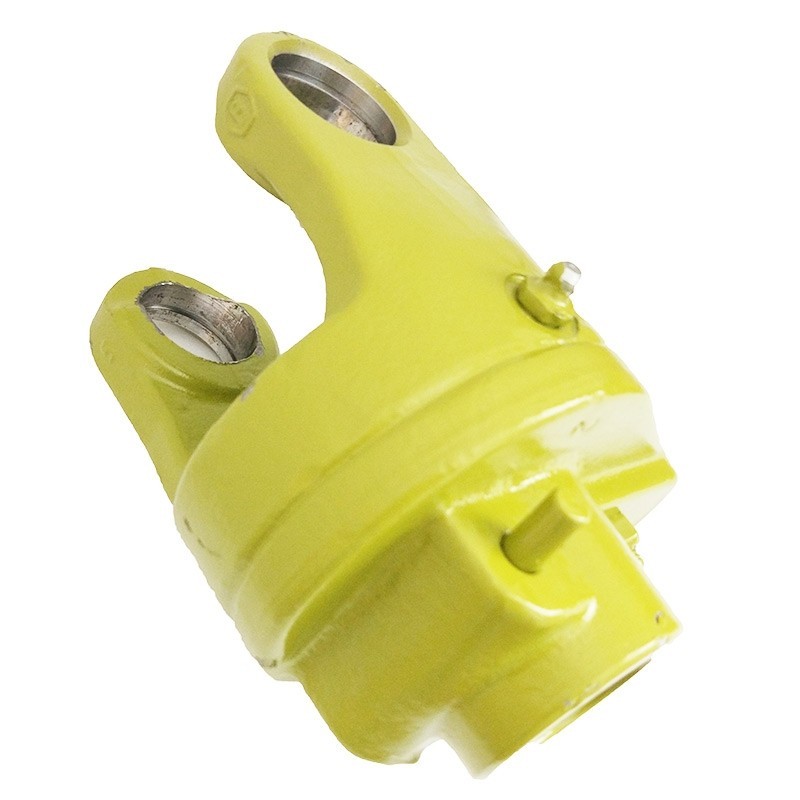

Limitatore di coppia a bullone di trancio per cardano crociera 32 x 76

Limitatore di coppia a bullone di trancio, forcella per albero cardanico con misura crociera 32 x 76 mm.

Caratteristiche tecniche:

• serie cardano W 2400
• tipo KB 61/20
• diametro 156 mm
• misura immagine a: 48 mm
• attacco mozzo con pulsante: 1" 3/8 Z6
• taratura 1600 Nm
• misura crociera: 32 x 76 mm
• bullone M8

Funzionamento del limitatore di coppia:

La caratteristica del sistema di sicurezza è dato dalla limitazione della coppia che è garantita dalla tranciatura di un bullone. Quando la coppia supera la potenza sopportabile dal bullone, questo si trancia e la potenza trasmessa si azzera. Il limitatore varia in base alla distanza dall'asse del giunto, dal diametro del bullone e della classe di resistenza. Una volta tranciato il bullone, una corona di sfere garantisce la libera rotazione delle parti senza far si che gli organi si separino. Per ripristinare poi la trasmissione lo si dovrà sostituire con uno della stessa resistenza, diametro, filettatura e lunghezza.
