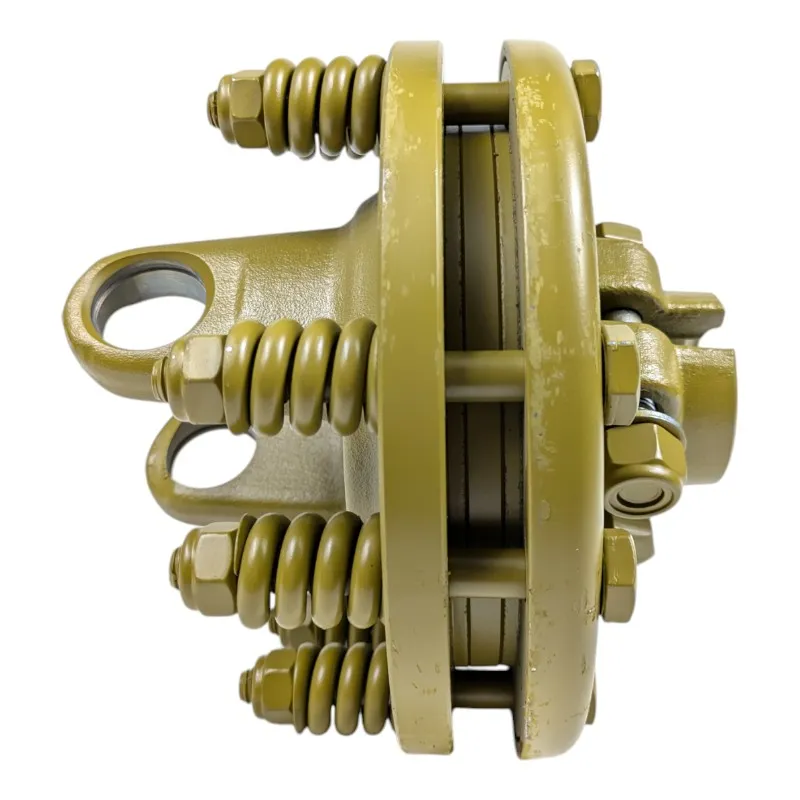

Frizione a 2 dischi con molle elicoidali cat. 6 crociera 30,2 X 92

Frizione a 2 dischi con molle elicoidali per albero cardanico categoria 6 - Eurocardan.

• Attacco mozzo: 1" 3/8 Z6
• Misura crociera: 30,2 X 92 mm
• Torsione massima: 1200 Nm
• Misura A: 200 mm
• Misura C: 158 mm

Caratteristiche tecniche e funzionamento

La frizione a dischi limita il valore della coppia trasmessa al valore di taratura attraverso lo slittamento dei componenti della frizione su dischi di attrito, mantenendo comunque la trasmissione di potenza. Risulta utile anche per assorbire i picchi di coppia durante l’avviamento delle macchine con elevata inerzia. Il valore della coppia di taratura può essere modificato agendo sull'altezza di compressione delle molle elicoidali.

Applicazione

La frizione a dischi è consigliata per proteggere la macchina condotta dai sovraccarichi accidentali, senza necessità di interruzione della coppia. L’intervento del dispositivo provoca sviluppo di calore, quindi è consigliabile fare in modo che gli slittamenti siano brevi per evitare eccessivi surriscaldamenti che possono degradare le prestazioni del dispositivo.
Nei casi in cui viene utilizzato per assorbire i picchi di coppia all’avviamento di macchine ad elevata inerzia rotazionale, è consigliabile associarlo ad una ruota libera, per evitare dannosi picchi di coppia in fase di decelerazione o di fermata.

Manutenzione

In previsione di lunghi periodi di inattività è consigliabile svitare i dadi che comprimono le molle in quanto la pressione esercitata sui dischi in presenza di umidità favorisce l’adesione dei dischi stessi. La taratura può essere modificata agendo sui dadi che comprimono le molle.
