Kit riparazione attuatore di ricambio gancio rapido per trattore cat. 3 - 3S CBM

Kit riparazione attuatore di ricambio gancio rapido per trattore cat. 3 - 3S? CBM

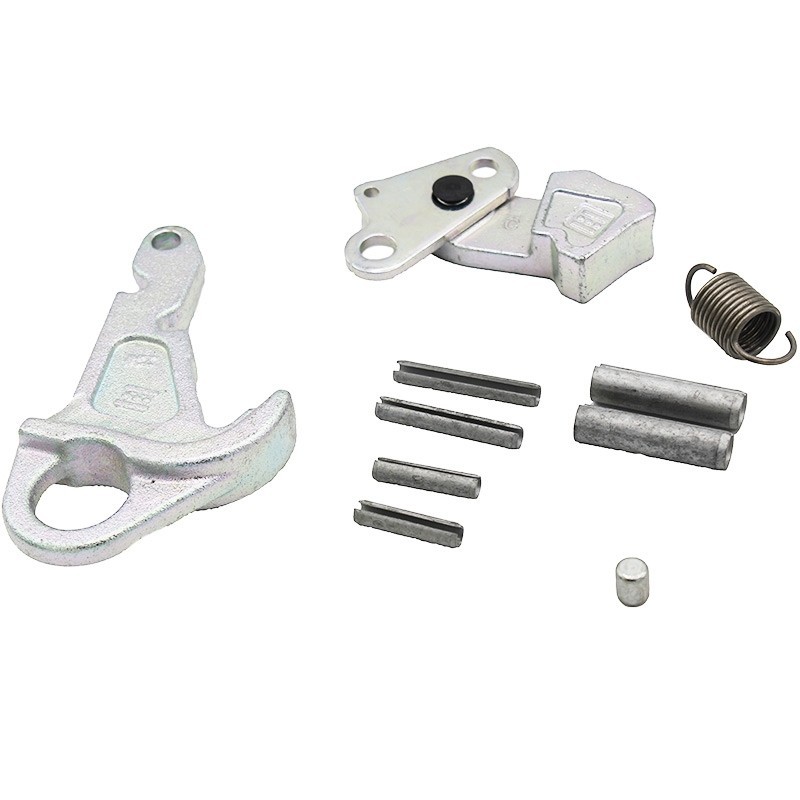

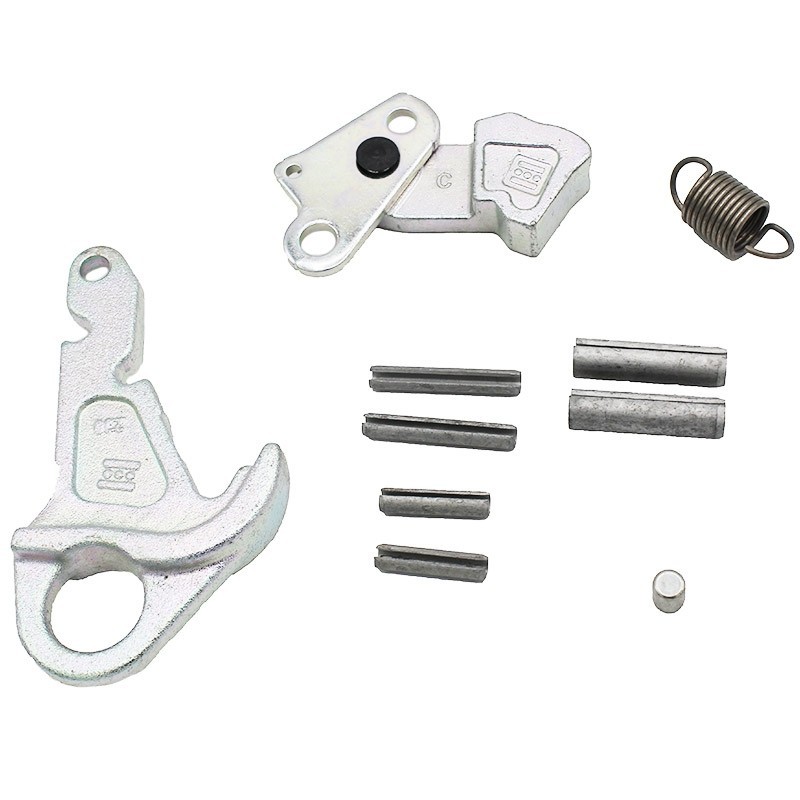

Kit attuatore di ricambio gancio rapido per trattore cat. 3 - 3S marca originale CBM. Ricambio molto utile per poter mantenere sempre in efficenza il gancio rapido per bracci inferiori del trattore. I ganci per far si che non si arrugginiscano o che si ammalorino vanno sempre tenuti liberi dal fango e lavati con dela semplice acqua.

Di seguito le indicazioni per lo smontaggio e il rimontaggio del gancio rapido.

Manutenzione dei ganci rapidi categoria 3 - 3S per trattore:

Tutti i Ganci non necessitano di particolari interventi.

E' sufficiente pulirli dal fango e dalla terra lavandoli con acqua. La frequenza dei lavaggi dipende dal tipo di lavoro e dal terreno. Dopo l'intervento assicurarsi che il meccanismo sia libero di scorrere perfettamente.

Per sostituire i componenti interni del gancio si conseglia vivamente di smontare il braccio inferiore dal trattore.

Per lo smontaggio del meccanismo occorre:

1 Pulire l'interno del gancio rapido in modo da rimuovere residui di terra e sporco.

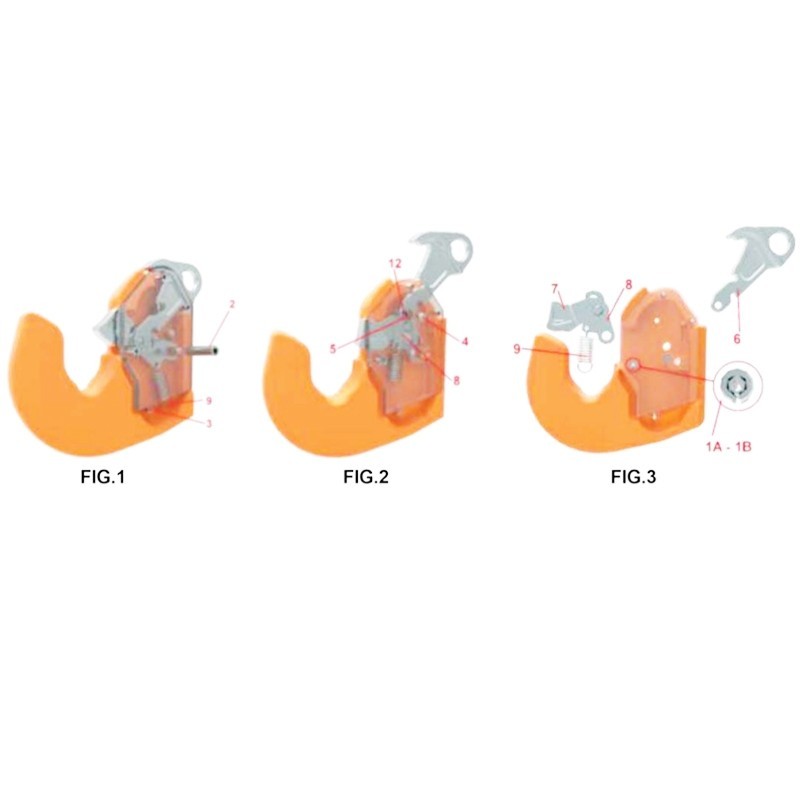

2 Sganciare la molla (9) dalla spina (3) ed estrarre la spina elastica (2). (Fig.1)
3 Allineare il perno (4) al foro (5) ed estrarlo. (Fig.2)
4 Sfilare dall'apertura superiore la leva di comando (6) e sfilare dal lato sede rotula il gruppo-otturatore, piastrina e molla (7-8-9). (Fig.3)
5 Rimuovere le spine elastiche (1A-B, 10 e 11) se usurate.

Al rimontaggio:

1 Rimontare le spine (1A-B, 10 e 11) avendo cura di orientare 1A-B come in Fig.3 (scanalatura verso il basso)
2 Inserire il gruppo otturatore – piastrino e molla (7-8-9), avendo cura di collegare il piastrino all'otturatore per mezzo dell'asola, dal lato sede rotula.
(Fig.3)
3 Allineare il foro (12) della piastrina (8) al foro (5) del corpo gancio, inserire la leva (6) attraverso l'apertura superiore, sovrapporla al piastrino e collegarli
con il perno (4). (Fig.2)
4 Allineare il gruppo-otturatore, piastrina e molla al corpo gancio e collegarli con la spina (2), facendo attenzione ad allineare la spina ai fori superiore
ed inferiore del gancio.
Agganciare infine la molla (9) alla spina (3) (Fig.1)

Applicazione:

Il kit attuatori di ricambio è applicabile ai ganci rapidi per bracci inferiori di categoria 3 - 3S.
