Kit riparazione attuatore di ricambio gancio rapido per trattore cat. 2S CBM

Kit riparazione attuatore di ricambio gancio rapido per trattore cat. 2S CBM

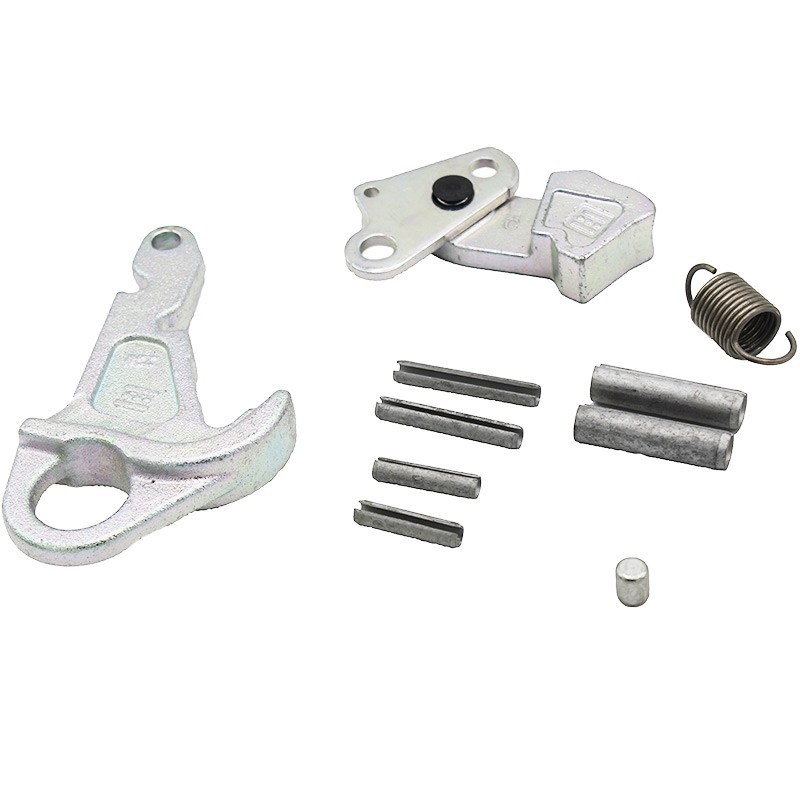

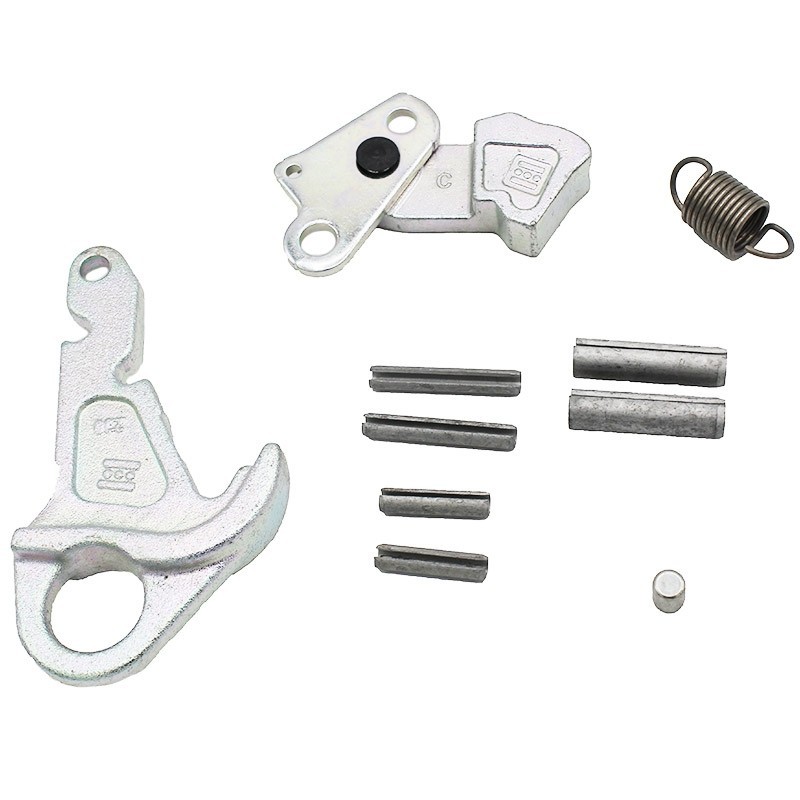

Kit attuatore di ricambio gancio rapido per trattore cat. 2S marca originale CBM. Ricambio molto utile per poter mantenere sempre in efficenza il gancio rapido per bracci inferiori del trattore. I ganci per far si che non si arrugginiscano o che si ammalorino vanno sempre tenuti liberi dal fango e lavati con dela semplice acqua.

Di seguito le indicazioni per lo smontaggio e il rimontaggio del gancio rapido.

Manutenzione dei ganci rapidi categoria 2S per trattore:

Tutti i Ganci non necessitano di particolari interventi.

E' sufficiente pulirli dal fango e dalla terra lavandoli con acqua. La frequenza dei lavaggi dipende dal tipo di lavoro e dal terreno. Dopo l'intervento assicurarsi che il meccanismo sia libero di scorrere perfettamente.

Per sostituire i componenti interni del gancio si conseglia vivamente di smontare il braccio inferiore dal trattore.

Per lo smontaggio del meccanismo occorre:

1 Pulire l'interno del gancio rapido in modo da rimuovere residui di terra e sporco.

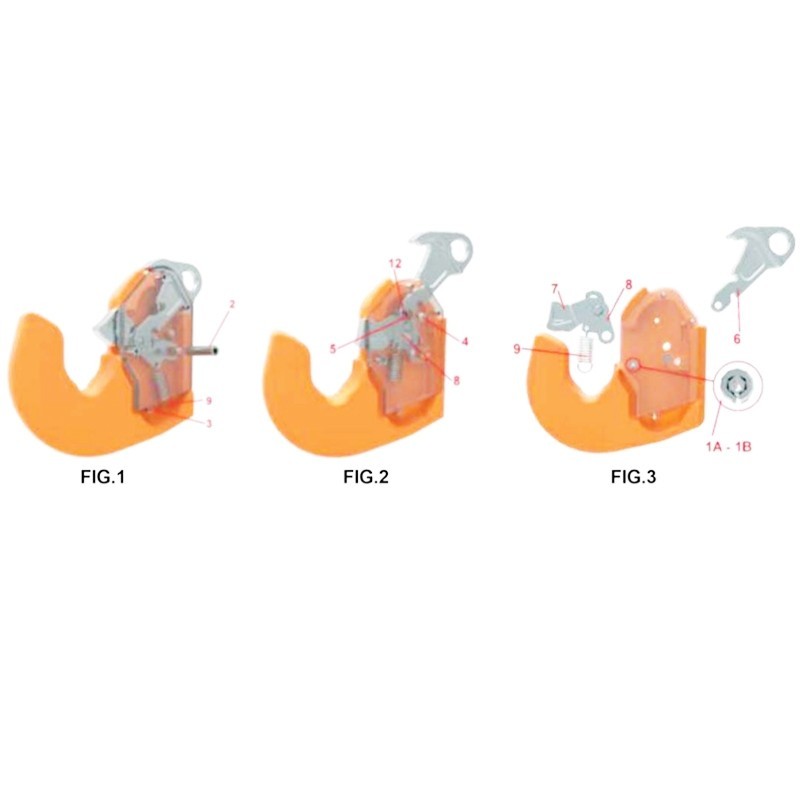

2 Sganciare la molla (9) dalla spina (3) ed estrarre la spina elastica (2). (Fig.1)
3 Allineare il perno (4) al foro (5) ed estrarlo. (Fig.2)
4 Sfilare dall'apertura superiore la leva di comando (6) e sfilare dal lato sede rotula il gruppo-otturatore, piastrina e molla (7-8-9). (Fig.3)
5 Rimuovere le spine elastiche (1A-B, 10 e 11) se usurate.

Al rimontaggio:

1 Rimontare le spine (1A-B, 10 e 11) avendo cura di orientare 1A-B come in Fig.3 (scanalatura verso il basso)
2 Inserire il gruppo otturatore – piastrino e molla (7-8-9), avendo cura di collegare il piastrino all'otturatore per mezzo dell'asola, dal lato sede rotula.
(Fig.3)
3 Allineare il foro (12) della piastrina (8) al foro (5) del corpo gancio, inserire la leva (6) attraverso l'apertura superiore, sovrapporla al piastrino e collegarli
con il perno (4). (Fig.2)
4 Allineare il gruppo-otturatore, piastrina e molla al corpo gancio e collegarli con la spina (2), facendo attenzione ad allineare la spina ai fori superiore
ed inferiore del gancio.
Agganciare infine la molla (9) alla spina (3) (Fig.1)

Applicazione:

Il kit attuatori di ricambio è applicabile ai ganci rapidi per bracci inferiori di categoria 2S.
