Raccordo innesto rapido a cartuccia Faster femmina 1/2" per Fendt John Deere

Raccordo innesto rapido a cartuccia Faster femmina

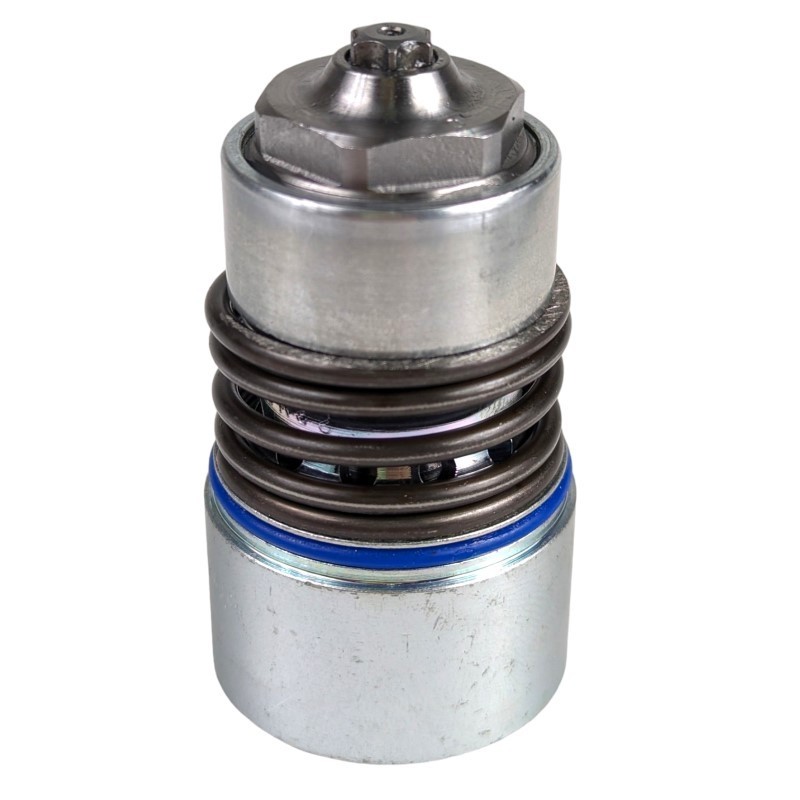

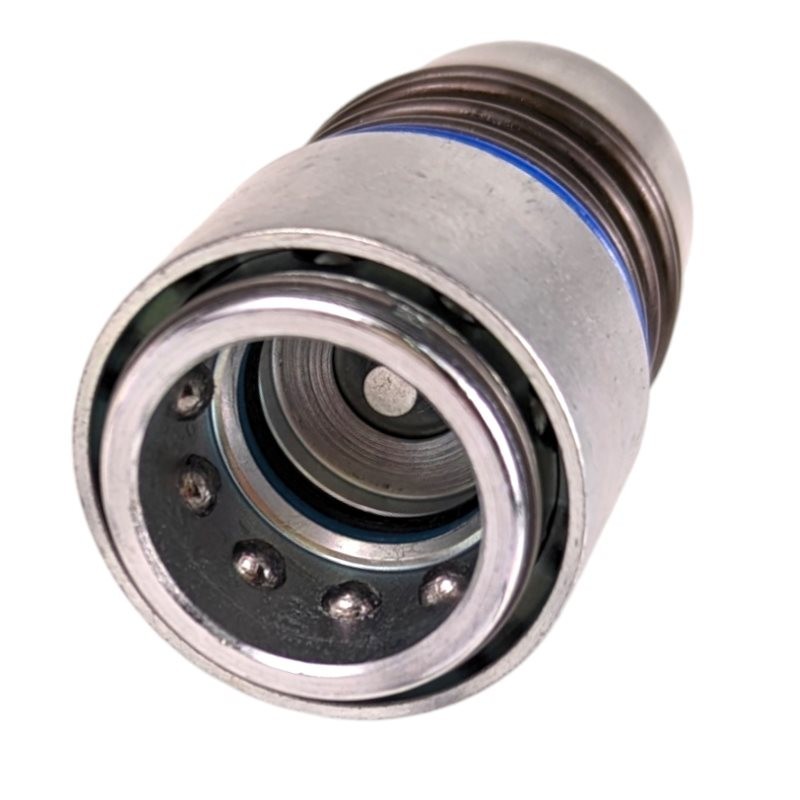

Kit raccordo innesto rapido a cartuccia originale Faster per alloggiamenti in ghisa Fendt e John Deere, permette la connessione anche in presenza di pressione residua.

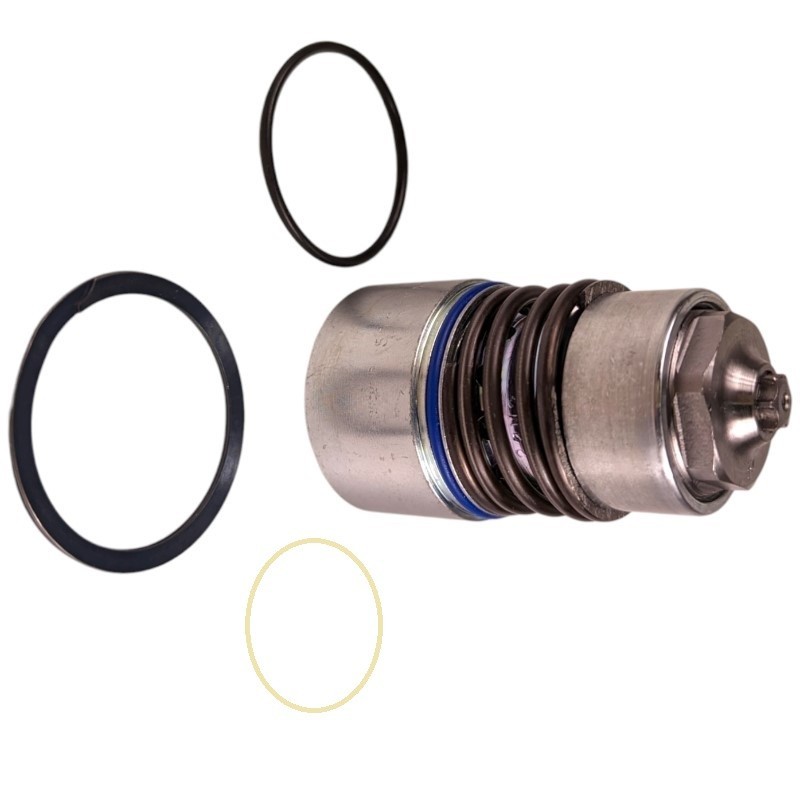

Il Kit innesto a cartuccia Faster comprende 1 O-Ring, 1 Pattino, 1 Anello di contenimento a spirale (Smalley) e 1 Innesto a cartuccia, è applicabile al codice 5BM5DCPV02A.

Come sostituire l'innesto rapido a cartuccia?

In pochi semplici passaggi sarà possibile sostituire l'innesto rapido a cartuccia:

1. Bisognerà procedere svitando le 4 viti di fissaggio della piastrina dal blocco in ghisa, togliere quindi il tappo frontale ed il seeger.

2. Il secondo passo prevede la rimozione della mascherina frontale.

3. Rimuovere quindi l'anello di contenimento che tiene in posizione l'innesto a cartuccia, l'operazione risulterà più semplice con l'aiuto di due utensili.

4. Procedere all'estrazione dell'innesto a cartuccia prima spingendo la leva di decompressione, poi estraendola con l'aiuto di due utensili.

5. Rimuovere il pattino e l'O-Ring dalla sede interna dove era alloggiata la cartuccia.

6. Pulire in modo molto accurato la gola interna e installare prima il uovo O-Ring e poi il pattino in questo ordine esatto senza ovviamente danneggiarli.

7. Installare il nuovo innesto a cartuccia Faster nella sede e infine bloccarlo reinserendo l'anello di contenimento.

8. Per finire installare la mascherina frontale, rimontare il seeger ed il tappo frontale e fissare nuovamente le 4 viti al coperchio di blocco.

Caratteristiche innesto a cartuccia:

• Attacco: Femmina

• Dimensioni corpo: 1/2", 12,5 mm

• Larghezza nominale: DN 12

• Standard ISO: ISO 7241-1-A

• Serie: 3

• Finitura: zincata

• Materiali: Acciaio al carbonio alta resistenza

• Trattamento della superficie: Cromatura MATE 500 (Crlll)

• Temperatura di esercizio: -25°C a 100°C

• Tipo di valvola: Disco

• Guarnizioni: NBR & PUR

• Tipo bloccaggio connessione: Sfere radiali

• Peso: 0,26 Kg

• Codici originali di riferimento: AL213391, RE577560, ACP0619590, KIT5DCPVA08A

Ricordati di eseguire le operazioni di ricambio e manutenzione in condizioni di massima sicurezza, ovvero in assenza di pressione all'interno del circuito. Utilizzare sempre gli idonei mezzi ed indumenti di protezione durante l'utilizzo!
